磁盘分区
一直想搞这个，也是迟迟为动手，既然列入了今日计划，那就开始吧。
一、磁盘
1.1 分类
硬盘种类，浅分的话，只有两种，机械硬盘、固态硬盘。
细分的话，有太多的分类。固态分好多种，好多种颗粒。
机械硬盘没接触过，10年前家里的笔记本就是固态硬盘。
甚至还有很久之前的软盘，更是看到没看过。
1.2 基本概念
以后懂的时候再填充这一块内容吧。
，不得不搞懂，不然分区数量为什么是4个主分区，我都无法理解。
-
物理扇区，磁盘的物理属性，最小操作单元，以前磁盘是
512B，新磁盘是4KB -
逻辑扇区，通俗意义的扇区，一般都说这个，
512B -
分配单元大小，Windows格式化时看到的，是文件系统的最小操作单元
fsutil fsinfo ntfsinfo C:
这条命令可以看物理扇区、逻辑扇区 的大小。（需要管理员权限）
二、分区
分区，我的理解是，把硬盘分成不同的区域，重装系统时可以保留部分数据。也可以再不同的分区装上不同的操作系统。
2.1 分区表
分区表，记录分区的信息，从哪到哪是哪个分区。分为两种，MBR、GPT。
- MBR，（Master Boot Recard）主引导记录，传统的，旧的分区方式。
- GPT，（GUID Partition Table）分区表，新的分区方式。
| 对比 | MBR | GPT |
|---|---|---|
| 分区数量 | 最多4个主分区 | 128个（操作系统限制） |
| 最大支持磁盘容量 | 2T | 9.4ZB |
| 有无备份 | 无备份 | 分区表尾部有备份 |
| 安全性 | 无校验 | 有校验 |
| 兼容性 | 常配合BIOS | 常配合UEFI |
| 分区表占用空间 | 512B（一个扇区） | 34个扇区+33个扇区 |
注：UEFI是新版的BIOS，支持更多的功能。

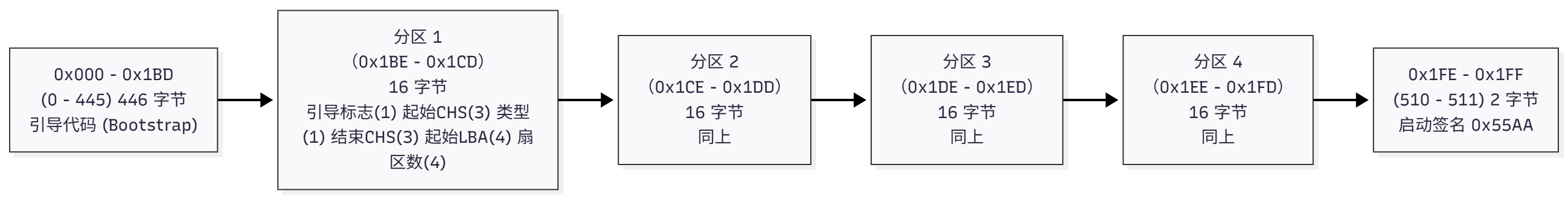

2.1.1 MBR
flowchart LR
classDef region fill:#f8f9fa,stroke:#333,stroke-width:1px;
Boot["0x000 - 0x1BD<br/>(0 - 445) 446 字节<br/>引导代码 (Bootstrap)"]
P1["分区 1<br/>（0x1BE - 0x1CD）<br/>16 字节<br/>引导标志(1) 起始CHS(3) 类型(1) 结束CHS(3) 起始LBA(4) 扇区数(4)"]
P2["分区 2<br/>（0x1CE - 0x1DD）<br/>16 字节<br/>同上"]
P3["分区 3<br/>（0x1DE - 0x1ED）<br/>16 字节<br/>同上"]
P4["分区 4<br/>（0x1EE - 0x1FD）<br/>16 字节<br/>同上"]
Sig["0x1FE - 0x1FF<br/>(510 - 511) 2 字节<br/>启动签名 0x55AA"]
Boot --> P1 --> P2 --> P3 --> P4 --> Sig
class Boot,P1,P2,P3,P4,Sig region;
MBR共占用 1个扇区。
- 1-446 字节，引导程序。共446字节
- 447-510 字节，分区表。共64字节。每个分区占用16字节。 最多有4个主分区。
- 511-512 字节，启动标志，代表该扇区可以引导。共2字节。

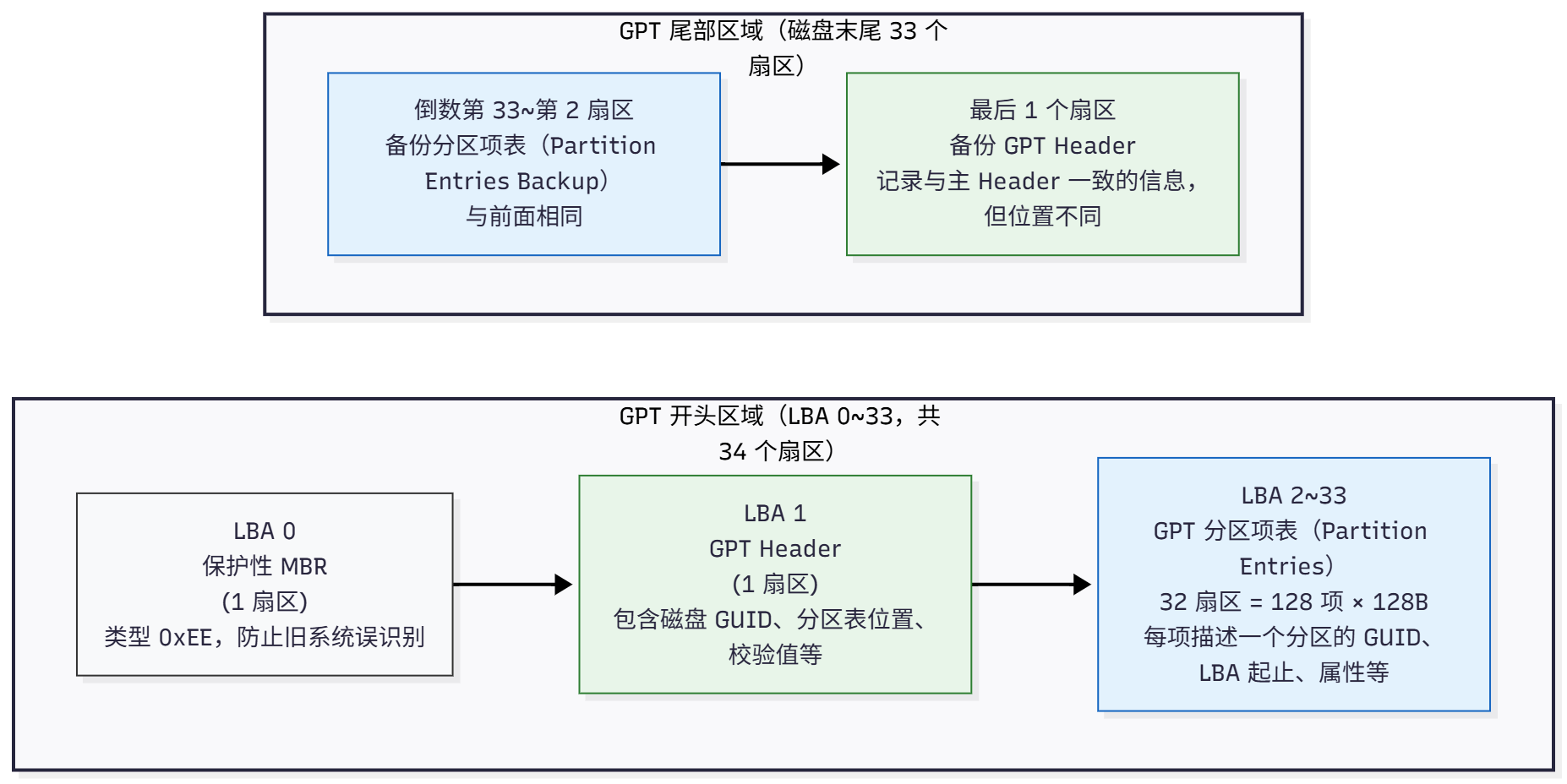

2.1.2 GPT
flowchart LR
classDef region fill:#f8f9fa,stroke:#333,stroke-width:1px;
classDef hdr fill:#e8f5e9,stroke:#2e7d32,stroke-width:1px;
classDef ent fill:#e3f2fd,stroke:#1565c0,stroke-width:1px;
subgraph GPT_Head["GPT 开头区域（LBA 0~33，共 34 个扇区）"]
direction LR
MBR["LBA 0<br/>保护性 MBR<br/>(1 扇区)<br/>类型 0xEE，防止旧系统误识别"]:::region -->
GPT_H["LBA 1<br/>GPT Header<br/>(1 扇区)<br/>包含磁盘 GUID、分区表位置、校验值等"]:::hdr -->
GPT_E["LBA 2~33<br/>GPT 分区项表（Partition Entries）<br/>32 扇区 = 128 项 × 128B<br/>每项描述一个分区的 GUID、LBA 起止、属性等"]:::ent
end
subgraph GPT_Tail["GPT 尾部区域（磁盘末尾 33 个扇区）"]
direction LR
GPT_E2["倒数第 33~第 2 扇区<br/>备份分区项表（Partition Entries Backup）<br/>与前面相同"]:::ent -->
GPT_H2["最后 1 个扇区<br/>备份 GPT Header<br/>记录与主 Header 一致的信息，但位置不同"]:::hdr
end
GPT共占用 34+33个扇区。
- 第一个扇区，兼容老系统，不要让旧系统识别为MBR
- 第二个扇区，GPT表头，记录分区表位置、GUID、校验值等信息。
- 第 3 - 34 个扇区，分区表。共 32 * 512B 字节，每个分区占用 128 字节。最多有 128个分区。
尾部有备份
- 最后一个扇区，和开头区域的GPT 头一模一样。
- 倒数第 2 - 33 个扇区，备份分区表，与开头的分区表一模一样。
2.2 特殊分区
2.2.1 EFI
MBR 把系统引导程序放到第一个扇区 446 字节。
GPT 把系统引导放到 EFI 的分区，主板上的 UEFI 可以发现这个分区。有的软件把这个分区叫做 ESP （EFI System Partition）.
2.2.2 MSR
MSR（Microsoft Reserved Partition），微软保留分区。16M。
不存放数据，对用户不可见。为系统内部使用（如转换动态磁盘、创建卷快照等）保留空间。
2.3 分区软件
-
Windows 自带的，右键此电脑，管理，磁盘管理
-
DiskGenius，Windows 软件，简称DG 中文官网 -
fdisk，Linux 的分区软件，用于分MBR，新版2.26+也可以操作GPT -
gdisk，Linux 的分区软件，只能分GPT
三、Linux分区练习
Linux 下一切皆文件，磁盘也会被映射为 /dev/sd[a-z] 或 /dev/vsd[a-z] 的文件。
3.1 查看磁盘设备
lsblk
ls -ld /dev/sd*
root@ubuntu24template:~# lsblk
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINTS
sda 8:0 0 20G 0 disk
├─sda1 8:1 0 1M 0 part
├─sda2 8:2 0 1.8G 0 part /boot
└─sda3 8:3 0 18.2G 0 part
└─ubuntu--vg-ubuntu--lv 252:0 0 10G 0 lvm /
sdb 8:16 0 20G 0 disk
sdc 8:32 0 20G 0 disk
sr0 11:0 1 3G 0 rom
root@ubuntu24template:~#
root@ubuntu24template:~# ls -l /dev/sd*
brw-rw---- 1 root disk 8, 0 Oct 7 17:41 /dev/sda
brw-rw---- 1 root disk 8, 1 Oct 7 17:41 /dev/sda1
brw-rw---- 1 root disk 8, 2 Oct 7 17:41 /dev/sda2
brw-rw---- 1 root disk 8, 3 Oct 7 17:41 /dev/sda3
brw-rw---- 1 root disk 8, 16 Oct 7 17:41 /dev/sdb
brw-rw---- 1 root disk 8, 32 Oct 7 17:41 /dev/sdc
root@ubuntu24template:~#
3.2 fdisk分区
3.2.1 工具分区
fdisk 磁盘设备文件
p输入分区表w写入分区表n新建分区表m输入帮助文档q退出g创建GPT分区表，默认是MBRd删除分区
输出磁盘分区信息
root@ubuntu24template:~# fdisk /dev/sdb
Welcome to fdisk (util-linux 2.39.3).
Changes will remain in memory only, until you decide to write them.
Be careful before using the write command.
Device does not contain a recognized partition table.
Created a new DOS (MBR) disklabel with disk identifier 0x9fd7e3c8.
Command (m for help): p
Disk /dev/sdb: 20 GiB, 21474836480 bytes, 41943040 sectors
Disk model: VMware Virtual S
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: dos
Disk identifier: 0x9fd7e3c8
Command (m for help):
新建分区并写入
Command (m for help): n
Partition type
p primary (0 primary, 0 extended, 4 free)
e extended (container for logical partitions)
Select (default p):
Using default response p.
Partition number (1-4, default 1):
First sector (2048-41943039, default 2048):
Last sector, +/-sectors or +/-size{K,M,G,T,P} (2048-41943039, default 41943039): +3G
Created a new partition 1 of type 'Linux' and of size 3 GiB.
Command (m for help): p
Disk /dev/sdb: 20 GiB, 21474836480 bytes, 41943040 sectors
Disk model: VMware Virtual S
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: dos
Disk identifier: 0x9fd7e3c8
Device Boot Start End Sectors Size Id Type
/dev/sdb1 2048 6293503 6291456 3G 83 Linux
Command (m for help): w
The partition table has been altered.
Calling ioctl() to re-read partition table.
Syncing disks.
root@ubuntu24template:~#
分区结束，还不能直接写文件，需要格式化文件系统
# 查看文件系统
root@ubuntu24template:~# mkfs.
mkfs.bfs mkfs.btrfs mkfs.cramfs mkfs.ext2 mkfs.ext3 mkfs.ext4 mkfs.minix mkfs.xfs
# 格式化
root@ubuntu24template:~# mkfs.xfs /dev/sdb1
meta-data=/dev/sdb1 isize=512 agcount=4, agsize=196608 blks
= sectsz=512 attr=2, projid32bit=1
= crc=1 finobt=1, sparse=1, rmapbt=1
= reflink=1 bigtime=1 inobtcount=1 nrext64=0
data = bsize=4096 blocks=786432, imaxpct=25
= sunit=0 swidth=0 blks
naming =version 2 bsize=4096 ascii-ci=0, ftype=1
log =internal log bsize=4096 blocks=16384, version=2
= sectsz=512 sunit=0 blks, lazy-coun
3.2.2 挂载
此时系统显示不出来，还需要挂载，挂载分为临时挂载和永久挂载
临时挂载
mount 磁盘设备文件 挂载点
# 查看文件系统及挂载点
root@ubuntu24template:~# df -TH
Filesystem Type Size Used Avail Use% Mounted on
tmpfs tmpfs 406M 1.3M 405M 1% /run
/dev/mapper/ubuntu--vg-ubuntu--lv ext4 11G 4.7G 5.3G 47% /
tmpfs tmpfs 2.1G 0 2.1G 0% /dev/shm
tmpfs tmpfs 5.3M 0 5.3M 0% /run/lock
/dev/sda2 ext4 1.9G 104M 1.7G 7% /boot
tmpfs tmpfs 406M 13k 406M 1% /run/user/1000
# 临时挂载
root@ubuntu24template:~# mount /dev/sdb1 /mnt/
# 查看文件系统及挂载点
root@ubuntu24template:~# df -TH
Filesystem Type Size Used Avail Use% Mounted on
tmpfs tmpfs 406M 1.3M 405M 1% /run
/dev/mapper/ubuntu--vg-ubuntu--lv ext4 11G 4.7G 5.3G 47% /
tmpfs tmpfs 2.1G 0 2.1G 0% /dev/shm
tmpfs tmpfs 5.3M 0 5.3M 0% /run/lock
/dev/sda2 ext4 1.9G 104M 1.7G 7% /boot
tmpfs tmpfs 406M 13k 406M 1% /run/user/1000
/dev/sdb1 xfs 3.2G 95M 3.1G 3% /mnt
root@ubuntu24template:~#
取消挂载
umount 挂载点或挂载设备
# 查看挂载信息
root@ubuntu24template:~# df -TH
Filesystem Type Size Used Avail Use% Mounted on
tmpfs tmpfs 406M 1.3M 405M 1% /run
/dev/mapper/ubuntu--vg-ubuntu--lv ext4 11G 4.7G 5.3G 47% /
tmpfs tmpfs 2.1G 0 2.1G 0% /dev/shm
tmpfs tmpfs 5.3M 0 5.3M 0% /run/lock
/dev/sda2 ext4 1.9G 104M 1.7G 7% /boot
tmpfs tmpfs 406M 13k 406M 1% /run/user/1000
/dev/sdb1 xfs 3.2G 95M 3.1G 3% /mnt
root@ubuntu24template:~#
# 取消挂载
root@ubuntu24template:~# umount /mnt/
root@ubuntu24template:~#
# 查看挂载信息
root@ubuntu24template:~# df -TH
Filesystem Type Size Used Avail Use% Mounted on
tmpfs tmpfs 406M 1.3M 405M 1% /run
/dev/mapper/ubuntu--vg-ubuntu--lv ext4 11G 4.7G 5.3G 47% /
tmpfs tmpfs 2.1G 0 2.1G 0% /dev/shm
tmpfs tmpfs 5.3M 0 5.3M 0% /run/lock
/dev/sda2 ext4 1.9G 104M 1.7G 7% /boot
tmpfs tmpfs 406M 13k 406M 1% /run/user/1000
root@ubuntu24template:~#
永久挂载，写入 /etc/fstab
设备文件或UUID 挂载点 文件系统 挂载选项 0 1
- 挂载选项一般使用
defaults 0不备份1开机自检
/dev/sdb1 /mnt xfs defaults 0 1
刷新挂载
mount -a
root@ubuntu24template:~# df -hT
Filesystem Type Size Used Avail Use% Mounted on
tmpfs tmpfs 387M 1.3M 386M 1% /run
/dev/mapper/ubuntu--vg-ubuntu--lv ext4 9.8G 4.4G 5.0G 47% /
tmpfs tmpfs 1.9G 0 1.9G 0% /dev/shm
tmpfs tmpfs 5.0M 0 5.0M 0% /run/lock
/dev/sda2 ext4 1.8G 99M 1.6G 7% /boot
tmpfs tmpfs 387M 12K 387M 1% /run/user/1000
root@ubuntu24template:~#
# 挂载全部
root@ubuntu24template:~# mount -a
mount: (hint) your fstab has been modified, but systemd still uses
the old version; use 'systemctl daemon-reload' to reload.
root@ubuntu24template:~# systemctl daemon-reload
root@ubuntu24template:~#
# 查看挂载信息
root@ubuntu24template:~# df -hT
Filesystem Type Size Used Avail Use% Mounted on
tmpfs tmpfs 387M 1.3M 386M 1% /run
/dev/mapper/ubuntu--vg-ubuntu--lv ext4 9.8G 4.4G 5.0G 47% /
tmpfs tmpfs 1.9G 0 1.9G 0% /dev/shm
tmpfs tmpfs 5.0M 0 5.0M 0% /run/lock
/dev/sda2 ext4 1.8G 99M 1.6G 7% /boot
tmpfs tmpfs 387M 12K 387M 1% /run/user/1000
/dev/sdb1 xfs 3.0G 90M 2.9G 3% /mnt
root@ubuntu24template:~#
3.3 gdisk 分区
用法一模一样·。不赘述了。
gdisk 磁盘文件
输入分区信息
root@ubuntu24template:~# gdisk /dev/sdc
GPT fdisk (gdisk) version 1.0.10
Partition table scan:
MBR: not present
BSD: not present
APM: not present
GPT: not present
Creating new GPT entries in memory.
Command (? for help): p
Disk /dev/sdc: 41943040 sectors, 20.0 GiB
Model: VMware Virtual S
Sector size (logical/physical): 512/512 bytes
Disk identifier (GUID): 5245C6ED-5E19-43EE-A677-ADAAB55040E0
Partition table holds up to 128 entries
Main partition table begins at sector 2 and ends at sector 33
First usable sector is 34, last usable sector is 41943006
Partitions will be aligned on 2048-sector boundaries
Total free space is 41942973 sectors (20.0 GiB)
Number Start (sector) End (sector) Size Code Name
Command (? for help):
清除分区表
gdisk 设备
# 进入专家模式
x
# 擦除
z
四、逻辑卷LVM
4.1 基本概念
逻辑卷分区较传统分区有更高程度的自定义。可动态调整空间、跨磁盘分区等。
本质是做了几层抽象层。
- PV ，物理卷，将物理设备或分区 映射为PV。
- VG，卷组，多个PV构成卷组。
- LV，逻辑卷，从VG中分区，作为分区使用。
- PE，LVM最小管理单元，默认4MB
4.2 操作配置
基本的流程，准备5个小实验
# 添加硬盘、创建物理卷PV，创建卷组VG，从VG中分区得到LV，格式化，挂载。
# 扩容LV（VG剩余空间足够），文件系统扩容，
# 新添加PV，扩容VG，扩容LV（VG剩余空间不足），文件系统扩容，
# 从VG中去PV（PV未占用，直接去）
# 从VG中去PV（PV占用，先迁移）
4.2.1 实验一（逻辑卷创建）
流程，虚拟机新添加4块硬盘，这里用2块，后面扩容时加一块，删除时也用一块迁移数据。
4.2.1.1 查看磁盘设备
这里有新情况，加硬盘没注意，sd* 变成 nvme0n*
lsblk
dh -hT
ls -la /dev/nvme0n*
# 法一
[root@centos9 ~]# lsblk
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINTS
sr0 11:0 1 8.1G 0 rom
nvme0n1 259:0 0 20G 0 disk
├─nvme0n1p1 259:1 0 1G 0 part /boot
└─nvme0n1p2 259:2 0 19G 0 part
├─cs-root 253:0 0 17G 0 lvm /
└─cs-swap 253:1 0 2G 0 lvm [SWAP]
nvme0n2 259:3 0 20G 0 disk
nvme0n3 259:4 0 20G 0 disk
nvme0n4 259:5 0 20G 0 disk
nvme0n5 259:6 0 20G 0 disk
[root@centos9 ~]#
# 法二
[root@centos9 ~]# df -hT
Filesystem Type Size Used Avail Use% Mounted on
devtmpfs devtmpfs 853M 0 853M 0% /dev
tmpfs tmpfs 873M 0 873M 0% /dev/shm
tmpfs tmpfs 349M 5.1M 344M 2% /run
/dev/mapper/cs-root xfs 17G 1.1G 16G 7% /
/dev/nvme0n1p1 xfs 1014M 198M 817M 20% /boot
tmpfs tmpfs 175M 0 175M 0% /run/user/1000
[root@centos9 ~]#
# 法三
[root@centos9 ~]# ls -la /dev/nvme0n*
brw-rw----. 1 root disk 259, 0 Oct 10 10:41 /dev/nvme0n1
brw-rw----. 1 root disk 259, 1 Oct 10 10:41 /dev/nvme0n1p1
brw-rw----. 1 root disk 259, 2 Oct 10 10:41 /dev/nvme0n1p2
brw-rw----. 1 root disk 259, 3 Oct 10 10:41 /dev/nvme0n2
brw-rw----. 1 root disk 259, 4 Oct 10 10:41 /dev/nvme0n3
brw-rw----. 1 root disk 259, 5 Oct 10 10:41 /dev/nvme0n4
brw-rw----. 1 root disk 259, 6 Oct 10 10:41 /dev/nvme0n5
[root@centos9 ~]#
4.2.1.2 创建PV、VG、LV
pvcreate 物理设备或分区1 物理设备或分区2 ..
vgcreate 卷组名 物理卷1 物理卷2 ...
vgcreate 卷组名 物理卷1 物理卷2 ... -s PE大小
lvcreate -n 逻辑卷名 -L 分配存储大小 卷组名
lvcreate -n 逻辑卷名 -l PE数量 卷组名
# 参考sd*
pvcreate /dev/sd{a..d}
vgcreate vg1 /dev/sda /dev/sdb
vgcreate vg1 /dev/sda /dev/sdb -s 16M
# 创建LV
lvcreate -n lv1 -L 30G vg1
lvcreate -n lv1 -l 1024 vg1
# 创建PV
[root@centos9 ~]# pvcreate /dev/nvme0n{2,3}
Physical volume "/dev/nvme0n2" successfully created.
Physical volume "/dev/nvme0n3" successfully created.
[root@centos9 ~]#
# 创建VG
[root@centos9 ~]# pvs
PV VG Fmt Attr PSize PFree
/dev/nvme0n1p2 cs lvm2 a-- <19.00g 0
/dev/nvme0n2 lvm2 --- 20.00g 20.00g
/dev/nvme0n3 lvm2 --- 20.00g 20.00g
[root@centos9 ~]# vgcreate vg1 /dev/nvme0n2 /dev/nvme0n3
Volume group "vg1" successfully created
[root@centos9 ~]#
# 创建LV
[root@centos9 ~]# vgs
VG #PV #LV #SN Attr VSize VFree
cs 1 2 0 wz--n- <19.00g 0
vg1 2 0 0 wz--n- 39.99g 39.99g
[root@centos9 ~]# lvcreate -n lv1 -L 30G vg1
Logical volume "lv1" created.
[root@centos9 ~]#
4.2.1.3 查看PV、VG、LV
pvs
pvscan
pvdisplay
vgs
vgscan
vgdisplay
lvs
lvscan
lvdisplay
PV
[root@centos9 ~]# pvs
PV VG Fmt Attr PSize PFree
/dev/nvme0n1p2 cs lvm2 a-- <19.00g 0
/dev/nvme0n2 vg1 lvm2 a-- <20.00g 0
/dev/nvme0n3 vg1 lvm2 a-- <20.00g 9.99g
[root@centos9 ~]#
[root@centos9 ~]# pvscan
PV /dev/nvme0n2 VG vg1 lvm2 [<20.00 GiB / 0 free]
PV /dev/nvme0n3 VG vg1 lvm2 [<20.00 GiB / 9.99 GiB free]
PV /dev/nvme0n1p2 VG cs lvm2 [<19.00 GiB / 0 free]
Total: 3 [<58.99 GiB] / in use: 3 [<58.99 GiB] / in no VG: 0 [0 ]
[root@centos9 ~]#
[root@centos9 ~]# pvdisplay
--- Physical volume ---
PV Name /dev/nvme0n2
VG Name vg1
PV Size 20.00 GiB / not usable 4.00 MiB
Allocatable yes (but full)
PE Size 4.00 MiB
Total PE 5119
Free PE 0
Allocated PE 5119
PV UUID njsifN-6O4l-DmGX-DPcp-iXiL-DHm3-Zs9jmz
--- Physical volume ---
PV Name /dev/nvme0n3
VG Name vg1
PV Size 20.00 GiB / not usable 4.00 MiB
Allocatable yes
PE Size 4.00 MiB
Total PE 5119
Free PE 2558
Allocated PE 2561
PV UUID 5qnblz-L7At-Gezi-f3on-mrmS-Cgzt-Lsnws4
--- Physical volume ---
PV Name /dev/nvme0n1p2
VG Name cs
PV Size <19.00 GiB / not usable 3.00 MiB
Allocatable yes (but full)
PE Size 4.00 MiB
Total PE 4863
Free PE 0
Allocated PE 4863
PV UUID JdMs5E-9Csl-gjSQ-MOHw-1L7m-Z8zX-EpHQRH
[root@centos9 ~]#
VG
[root@centos9 ~]# vgs
VG #PV #LV #SN Attr VSize VFree
cs 1 2 0 wz--n- <19.00g 0
vg1 2 1 0 wz--n- 39.99g 9.99g
[root@centos9 ~]# vgscan
Found volume group "vg1" using metadata type lvm2
Found volume group "cs" using metadata type lvm2
[root@centos9 ~]# vgdisplay
--- Volume group ---
VG Name vg1
System ID
Format lvm2
Metadata Areas 2
Metadata Sequence No 2
VG Access read/write
VG Status resizable
MAX LV 0
Cur LV 1
Open LV 0
Max PV 0
Cur PV 2
Act PV 2
VG Size 39.99 GiB
PE Size 4.00 MiB
Total PE 10238
Alloc PE / Size 7680 / 30.00 GiB
Free PE / Size 2558 / 9.99 GiB
VG UUID X9duoj-3Ev2-1HL3-XOX7-Wt7g-YPWy-kn80yf
--- Volume group ---
VG Name cs
System ID
Format lvm2
Metadata Areas 1
Metadata Sequence No 3
VG Access read/write
VG Status resizable
MAX LV 0
Cur LV 2
Open LV 2
Max PV 0
Cur PV 1
Act PV 1
VG Size <19.00 GiB
PE Size 4.00 MiB
Total PE 4863
Alloc PE / Size 4863 / <19.00 GiB
Free PE / Size 0 / 0
VG UUID lOJaWr-4Iid-YfK0-fQTp-LN9a-lNf1-PqL8ET
[root@centos9 ~]#
4.2.1.4 格式化
mkfs.文件系统 逻辑卷
mkfs.xfs /dev/vg1/lv1
[root@centos9 ~]# mkfs.xfs /dev/vg1/lv1
meta-data=/dev/vg1/lv1 isize=512 agcount=4, agsize=1966080 blks
= sectsz=512 attr=2, projid32bit=1
= crc=1 finobt=1, sparse=1, rmapbt=0
= reflink=1 bigtime=1 inobtcount=1
data = bsize=4096 blocks=7864320, imaxpct=25
= sunit=0 swidth=0 blks
naming =version 2 bsize=4096 ascii-ci=0, ftype=1
log =internal log bsize=4096 blocks=3840, version=2
= sectsz=512 sunit=0 blks, lazy-count=1
realtime =none extsz=4096 blocks=0, rtextents=0
[root@centos9 ~]#
4.2.1.5 临时挂载
mkdir /mnt/lv1
mount /dev/vg1/lv1 /mnt/lv1
[root@centos9 ~]# mkdir /mnt/lv1
[root@centos9 ~]# mount /dev/vg1/lv1 /mnt/lv1
[root@centos9 ~]# df -hT
Filesystem Type Size Used Avail Use% Mounted on
devtmpfs devtmpfs 853M 0 853M 0% /dev
tmpfs tmpfs 873M 0 873M 0% /dev/shm
tmpfs tmpfs 349M 5.2M 344M 2% /run
/dev/mapper/cs-root xfs 17G 1.2G 16G 7% /
/dev/nvme0n1p1 xfs 1014M 198M 817M 20% /boot
tmpfs tmpfs 175M 0 175M 0% /run/user/1000
/dev/mapper/vg1-lv1 ext4 30G 24K 28G 1% /mnt/lv1
[root@centos9 ~]#
4.2.2 实验二（扩容LV）
流程，查看VG剩余空间，扩容
4.2.2.1 查看VG剩余空间
发现还剩10G，可以扩。
vgdisplay vg1
[root@centos9 ~]# vgdisplay vg1
--- Volume group ---
VG Name vg1
System ID
Format lvm2
Metadata Areas 2
Metadata Sequence No 2
VG Access read/write
VG Status resizable
MAX LV 0
Cur LV 1
Open LV 1
Max PV 0
Cur PV 2
Act PV 2
VG Size 39.99 GiB
PE Size 4.00 MiB
Total PE 10238
Alloc PE / Size 7680 / 30.00 GiB
Free PE / Size 2558 / 9.99 GiB
VG UUID X9duoj-3Ev2-1HL3-XOX7-Wt7g-YPWy-kn80yf
[root@centos9 ~]#
4.2.2.2 扩容LV
lvextend -L 32G 逻辑卷
lvextend -L +2G 逻辑卷
lvextend -l PE数量 逻辑卷
lvextend -l +PE数量 逻辑卷
lvextend -L +100%FREE 逻辑卷
- 法一，扩容，2G
# 新设置空间的大小必须比存在的大
[root@centos9 ~]# lvextend -L 2G /dev/vg1/lv1
New size given (512 extents) not larger than existing size (9216 extents)
[root@centos9 ~]#
# 添加2G
[root@centos9 ~]# lvextend -L +2G /dev/vg1/lv1
Size of logical volume vg1/lv1 changed from 30.00 GiB (7680 extents) to 32.00 GiB (8192 extents).
Logical volume vg1/lv1 successfully resized.
[root@centos9 ~]#
# 查看逻辑卷
[root@centos9 ~]# lvdisplay /dev/vg1/lv1
--- Logical volume ---
LV Path /dev/vg1/lv1
LV Name lv1
VG Name vg1
LV UUID 5yz2dh-5xWY-CCiV-6SOQ-y98Q-XqLg-wQW4k0
LV Write Access read/write
LV Creation host, time centos9.template, 2025-10-10 11:00:30 +0800
LV Status available
# open 1
LV Size 32.00 GiB
Current LE 8192
Segments 2
Allocation inherit
Read ahead sectors auto
- currently set to 256
Block device 253:2
[root@centos9 ~]#
- 法二，扩容，1024个PE，4G
# 这里指定的PE数量必须比之前的空间大
[root@centos9 ~]# lvextend -l 1024 /dev/vg1/lv1
New size given (1024 extents) not larger than existing size (9216 extents)
[root@centos9 ~]#
# 添加1024个PE
[root@centos9 ~]# lvextend -l +1024 /dev/vg1/lv1
Size of logical volume vg1/lv1 changed from 32.00 GiB (8192 extents) to 36.00 GiB (9216 extents).
Logical volume vg1/lv1 successfully resized.
[root@centos9 ~]#
# 查看逻辑卷
[root@centos9 ~]# lvdisplay /dev/vg1/lv1
--- Logical volume ---
LV Path /dev/vg1/lv1
LV Name lv1
VG Name vg1
LV UUID 5yz2dh-5xWY-CCiV-6SOQ-y98Q-XqLg-wQW4k0
LV Write Access read/write
LV Creation host, time centos9.template, 2025-10-10 11:00:30 +0800
LV Status available
# open 1
LV Size 36.00 GiB
Current LE 9216
Segments 2
Allocation inherit
Read ahead sectors auto
- currently set to 256
Block device 253:2
[root@centos9 ~]#
- 法三，扩容，剩余空间的100%，3.99G
[root@centos9 ~]# lvextend -l +100%FREE /dev/vg1/lv1
Size of logical volume vg1/lv1 changed from 36.00 GiB (9216 extents) to 39.99 GiB (10238 extents).
Logical volume vg1/lv1 successfully resized.
[root@centos9 ~]#
[root@centos9 ~]# lvdisplay /dev/vg1/lv1
--- Logical volume ---
LV Path /dev/vg1/lv1
LV Name lv1
VG Name vg1
LV UUID 5yz2dh-5xWY-CCiV-6SOQ-y98Q-XqLg-wQW4k0
LV Write Access read/write
LV Creation host, time centos9.template, 2025-10-10 11:00:30 +0800
LV Status available
# open 1
LV Size 39.99 GiB
Current LE 10238
Segments 2
Allocation inherit
Read ahead sectors auto
- currently set to 256
Block device 253:2
[root@centos9 ~]#
4.2.2.3 文件系统扩容
# ext 文件系统
resize2fs /dev/vg1/lv1
# xfs 文件系统
xfs_growfs /dev/vg1/lv1
# 查看分区大小 30G
[root@centos9 ~]# df -hT
Filesystem Type Size Used Avail Use% Mounted on
devtmpfs devtmpfs 853M 0 853M 0% /dev
tmpfs tmpfs 873M 0 873M 0% /dev/shm
tmpfs tmpfs 349M 5.2M 344M 2% /run
/dev/mapper/cs-root xfs 17G 1.2G 16G 7% /
/dev/nvme0n1p1 xfs 1014M 198M 817M 20% /boot
tmpfs tmpfs 175M 0 175M 0% /run/user/1000
/dev/mapper/vg1-lv1 ext4 30G 24K 28G 1% /mnt/lv1
[root@centos9 ~]#
# 扩容文件系统
[root@centos9 ~]# resize2fs /dev/vg1/lv1
resize2fs 1.46.5 (30-Dec-2021)
Filesystem at /dev/vg1/lv1 is mounted on /mnt/lv1; on-line resizing required
old_desc_blocks = 4, new_desc_blocks = 5
The filesystem on /dev/vg1/lv1 is now 10483712 (4k) blocks long.
[root@centos9 ~]#
# 查看分区大小，40G
[root@centos9 ~]# df -hT
Filesystem Type Size Used Avail Use% Mounted on
devtmpfs devtmpfs 853M 0 853M 0% /dev
tmpfs tmpfs 873M 0 873M 0% /dev/shm
tmpfs tmpfs 349M 5.2M 344M 2% /run
/dev/mapper/cs-root xfs 17G 1.2G 16G 7% /
/dev/nvme0n1p1 xfs 1014M 198M 817M 20% /boot
tmpfs tmpfs 175M 0 175M 0% /run/user/1000
/dev/mapper/vg1-lv1 ext4 40G 48M 38G 1% /mnt/lv1
[root@centos9 ~]#
4.2.3 实验三（扩容VG-LV）
流程，查看VG剩余空间，发现不足，先扩容PV，再扩容VG，再扩容LV
4.2.3.1 查看VG-PV
发现无剩余空间
vgdisplay vg1
pvs
# 查看vg1详细信息
[root@centos9 ~]# vgdisplay vg1
--- Volume group ---
VG Name vg1
System ID
Format lvm2
Metadata Areas 2
Metadata Sequence No 5
VG Access read/write
VG Status resizable
MAX LV 0
Cur LV 1
Open LV 1
Max PV 0
Cur PV 2
Act PV 2
VG Size 39.99 GiB
PE Size 4.00 MiB
Total PE 10238
Alloc PE / Size 10238 / 39.99 GiB
Free PE / Size 0 / 0
VG UUID X9duoj-3Ev2-1HL3-XOX7-Wt7g-YPWy-kn80yf
[root@centos9 ~]#
# 发现无可用PV
[root@centos9 ~]# pvs
PV VG Fmt Attr PSize PFree
/dev/nvme0n1p2 cs lvm2 a-- <19.00g 0
/dev/nvme0n2 vg1 lvm2 a-- <20.00g 0
/dev/nvme0n3 vg1 lvm2 a-- <20.00g 0
[root@centos9 ~]#
4.2.3.2 扩容PV-VG
vgextend 卷组名 物理卷1 物理卷2
# 扩容PV
[root@centos9 ~]# pvcreate /dev/nvme0n4
Physical volume "/dev/nvme0n4" successfully created.
[root@centos9 ~]#
# 扩容VG
[root@centos9 ~]# vgextend vg1 /dev/nvme0n4
Volume group "vg1" successfully extended
[root@centos9 ~]#
4.2.3.3 扩容LV（同实验二）
lvextend -L/l 扩容空间 逻辑卷路径
# 扩容1G，256个PE
[root@centos9 ~]# lvextend -l +256 /dev/vg1/lv1
Size of logical volume vg1/lv1 changed from 39.99 GiB (10238 extents) to 40.99 GiB (10494 extents).
Logical volume vg1/lv1 successfully resized.
[root@centos9 ~]#
4.2.3.4 文件系统扩容
resize2fs 逻辑卷路径
[root@centos9 ~]# resize2fs /dev/vg1/lv1
resize2fs 1.46.5 (30-Dec-2021)
Filesystem at /dev/vg1/lv1 is mounted on /mnt/lv1; on-line resizing required
old_desc_blocks = 5, new_desc_blocks = 6
The filesystem on /dev/vg1/lv1 is now 10745856 (4k) blocks long.
[root@centos9 ~]#
4.2.4 实验四（删除PV）
流程，查看PV，如果空间未被使用，则可直接删除PV。
4.2.4.1 查看PV
[root@centos9 ~]# pvs
PV VG Fmt Attr PSize PFree
/dev/nvme0n1p2 cs lvm2 a-- <19.00g 0
/dev/nvme0n2 vg1 lvm2 a-- <20.00g 0
/dev/nvme0n3 vg1 lvm2 a-- <20.00g 0
/dev/nvme0n4 vg1 lvm2 a-- <20.00g <20.00g
[root@centos9 ~]#
4.2.4.2 从VG中删除PV
vgreduce 卷组 物理卷路径
[root@centos9 ~]# vgreduce vg1 /dev/nvme0n4
Removed "/dev/nvme0n4" from volume group "vg1"
[root@centos9 ~]#
4.2.4.3 删除PV
pvremove 物理卷路径
[root@centos9 ~]# pvremove /dev/nvme0n4
Labels on physical volume "/dev/nvme0n4" successfully wiped.
[root@centos9 ~]#
4.2.5 实验五（迁移删除PV）
流程，查看PV，如果空间被使用，需要先迁移PV中的数据，再删除PV。
准备添加硬盘nvme0n5 ，迁移 nvme0n2 到 nvme0n5 然后删除 nvme0n2
4.2.5.1 查看PV
pvs
[root@centos9 ~]# pvs
PV VG Fmt Attr PSize PFree
/dev/nvme0n1p2 cs lvm2 a-- <19.00g 0
/dev/nvme0n2 vg1 lvm2 a-- <20.00g 0
/dev/nvme0n3 vg1 lvm2 a-- <20.00g 0
[root@centos9 ~]#
4.2.5.2 添加PV
pvcreate 磁盘路径
vgextend 卷组名 物理卷名称
[root@centos9 ~]# pvcreate /dev/nvme0n5
Physical volume "/dev/nvme0n5" successfully created.
[root@centos9 ~]# vgextend vg1 /dev/nvme0n5
Volume group "vg1" successfully extended
[root@centos9 ~]#
[root@centos9 ~]# vgs
VG #PV #LV #SN Attr VSize VFree
cs 1 2 0 wz--n- <19.00g 0
vg1 3 1 0 wz--n- <59.99g <20.00g
[root@centos9 ~]#
4.2.5.3 迁移
nvme0n2 -> nvme0n5
pvmove 物理卷1 物理卷2
物理卷1是源物理卷2是目标
[root@centos9 ~]# pvs
PV VG Fmt Attr PSize PFree
/dev/nvme0n1p2 cs lvm2 a-- <19.00g 0
/dev/nvme0n2 vg1 lvm2 a-- <20.00g 0
/dev/nvme0n3 vg1 lvm2 a-- <20.00g 0
/dev/nvme0n5 vg1 lvm2 a-- <20.00g <20.00g
[root@centos9 ~]#
[root@centos9 ~]# pvmove /dev/nvme0n2 /dev/nvme0n5
/dev/nvme0n2: Moved: 1.13%
/dev/nvme0n2: Moved: 100.00%
[root@centos9 ~]#
[root@centos9 ~]# pvs
PV VG Fmt Attr PSize PFree
/dev/nvme0n1p2 cs lvm2 a-- <19.00g 0
/dev/nvme0n2 vg1 lvm2 a-- <20.00g <20.00g
/dev/nvme0n3 vg1 lvm2 a-- <20.00g 0
/dev/nvme0n5 vg1 lvm2 a-- <20.00g 0
[root@centos9 ~]#
4.2.5.4 从VG中删除PV
vgreduce 卷组 物理卷路径
[root@centos9 ~]# vgreduce vg1 /dev/nvme0n2
Removed "/dev/nvme0n2" from volume group "vg1"
[root@centos9 ~]#
4.2.5.5 删除PV
pvremove 物理卷路径
[root@centos9 ~]# pvremove /dev/nvme0n2
Labels on physical volume "/dev/nvme0n2" successfully wiped.
[root@centos9 ~]#
五、封面图
- 0
- 0
-
分享
